圆片瓷介电容器温度特性
1.Ⅰ类瓷温度系数
温度系数、公差及色标
温系代码 |
温系色标T.C.Color Code |
温系及公差 |
温系代码 |
温系色标T.C.Color Code |
温系及公差 |
NP0 |
黑 Black |
0±30(CG) |
N470 |
兰 Blue |
-470±60(TH) |
0±60(CH) |
N750 |
紫 Violet |
-750±120(UJ) |
||
N150 |
橙 Orange |
-150±60(PH) |
-750±250( UK ) |
||
N220 |
黄 Yellow |
-220±60(RH) |
SL |
----------- |
+350 ~ -1000 |
N330 |
绿 Green |
-330±60(SH) |
DL |
|
-3300 ±500 |

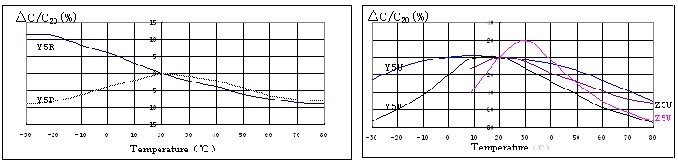

2.Ⅱ、Ⅲ类瓷温度特性
温度特性 Temperature Characteristics
EIA代码 |
GB代码 |
||||
第一位字 The 1st letter |
第二位字 The 2nd letter |
第三位字 The 3rd letter |
|||
X -55℃ |
5 +85℃ |
P ±10% |
2B |
±10% |
-25~+85℃ |
Y -30℃ |
6 +105℃ |
R ±15% |
2E |
+22-56% |
|
Z +10℃ |
7 +125℃ |
S ±22% |
2F |
+22-82% |
|
|
|
T +22%-33% |
|
|
|
|
|
U +22%-56% |
|
|
|
|
|
V +22%-82% |
|
|
|
